知人から、ミニオーディオ機器の修理を依頼され、「直る保障無しで！」 でお受けする事にしました。、

KENWOOD製　一体型コンパクトハイファイコンポーネント　U-K323。
2010年製



今回は、予想外の長旅となりました。。(+_+)(>_<)　なので専用ページとしました。　

症状は、電源を入れ、CDモードにすると、上の写真の通り、
「CHECK DISK」の表示となりCDの挿入を受け付けません。
EJECT ボタンだけが効いてディスクの排出動作をします。
あとは何も受付けません。
強引にCDを押し込んでみますが、無反応。
EJECTを押すと、排出されます。

電源オフ、オン、イジェクトの連打をしばらく繰り返していたら、
1度だけ、突然「NO DISK」で違う表示となり、CDが挿入可能となりました。
ナント問題なく再生できました！？
↓　「NO DISK」が正常な表示のようです。→ディスクが入ってないよ。という表示。　


↓問題無く再生できた？　　　気になる音質をチェック(笑)。なるほど。


しかし、その後、EJECTで出したら、2度と復活しません。"(-""-)"

ネットを検索すると、同機種の同事象を発見！
でも、全て「CHECK DISK の表示で動きません。ジャンクでお安くどうぞ。」
のものばかり。修理記事は無し。この機種には多い事象のようです。
取説をダウンロードすると
CHECK DISK　→　インデックスが読めない。ディスクが正しく入ってない。
ディスクの異常が原因の内容。。ですが。。

イジェクト動作が効くという事は、ディスクが入っている状態と誤認している？？

CDプレーヤーの故障の多くは、
CDを読み込まない。→　ピックアップレンズの汚れ、寿命。
トレーが開かない。→　ゴムベルトの劣化。
が、ほとんどです。この機器もそうでしょうか？

↓　早速バラしていきます。


↓　フロントから攻めましたが、全く逆でリアから攻める設計でした　(*_*;

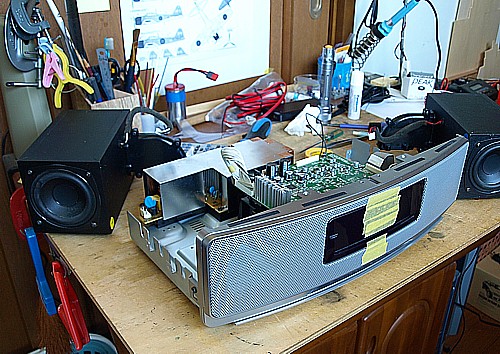

↓　立派なスピーカーを外し。。

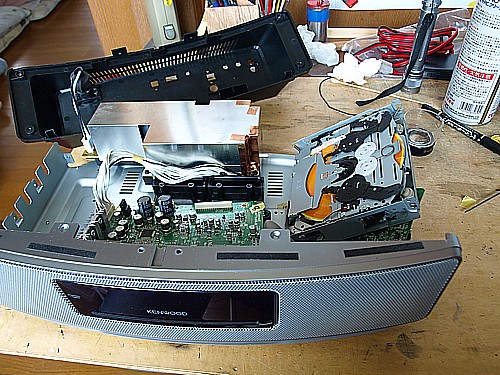

↓　どうにか、CDユニットを取り出し。


↓　ピックアップレンズは、新しく、とてもキレイ。
　　汚れや寿命ではないようです。
　　1度だけですが、正常に再生してますので、原因ではないですね。

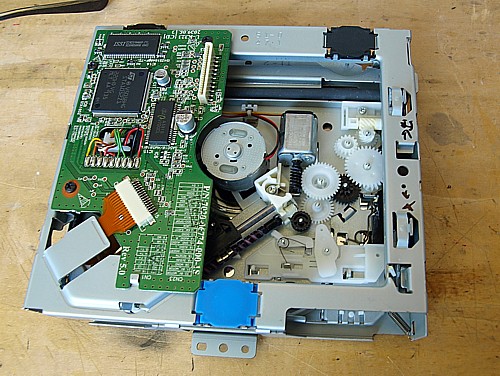

↓　手で何度もギアを動かし、構造や動作を確認しました。


ワンモーターでディスクのローディング、ディスクの固定、
ピックアップレンズの駆動を行ってます。
各パーツが必要な時だけタイミング良く正確に動く仕組み。
神業的にスゴイ設計ですね。ホント人間ってすごいと思います。
良く図面引けるなー。オレ無理。設計者に敬服します。。は、置いておいて。

ディスクが入っっている状態と誤認している っぽいので、
↓　ディスクを入れる時に関係しているこのセンサー？が怪しい？
　　コレをバラしていきます。

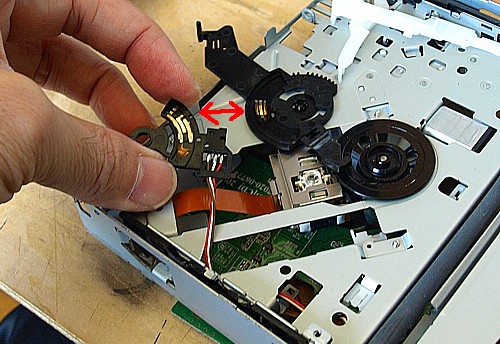

↓　なーんだ、センサーではなく、ただの接点式のスイッチでした。
これで、レバーの位置を3段階に読み取っているようです。
この接点式スイッチの不具合かな？


部品の破損、紛失、組み方が分からなくならないように慎重に
バラシていきます。超小さなスプリングなど飛ばすと一発アウト！
無事バラし、テスターで導通を見ながら確認しました。
線がつながってますので、完全に導通、絶縁が確認できないですが、
おおむね問題ないようです。

組んで、起動してみます。
現象は、全く変わらす。やはり関係なかったようです。

↓　再び、ギアを手で何度も回して、異常がないか観察します。
　　どこか、渋い？　変なとこないか？　折れてる？　曲がってる？ 切れてる？

ピックアップレンズ部も、可能な限りバラしていきます。
異常は見当たりません。。(*_*;


組み直して起動。。

すると！　1度だけ正常になった時と同じ「NO DISK」の表示となりました！
CDが挿入でき、正常に再生しました！

？？何もせず組みなおしただけ。　原因は何ナンなんだ？？

EJECT、正常に排出。。。したとたんに「CHECK DISK」（異常）　(>_<)
2度と「NO DISK」（正常）になりません。

？？　なんだ？
ピックアップレンズのバラしで、何かリセットがかかった？？
少し変化があり、何か光が見えてきました。

同じくバラシ、組みを何度か繰り返した結果、
何度かに1度正常になったり、ならなかったり。。？？

正常になった場合、EJECTさえしなければ、正常のままです。
EJECTすると、「CHECK DISK」（異常）となる。なんでだー！
やはり、汚れではないが、ピックアップレンズユニットを交換すれば直る？
でも、何回か正常に再生してるので違うのでは。。

↓　仮組みした状態で、繰り返し何度も何度も動きを観察します。



その結果、
EJECTすると、ピックアップレンズユニットが、初期位置（ホームポジション）へ
戻ります。この動作と、何等かのリセット？が微妙に関連しているようです。

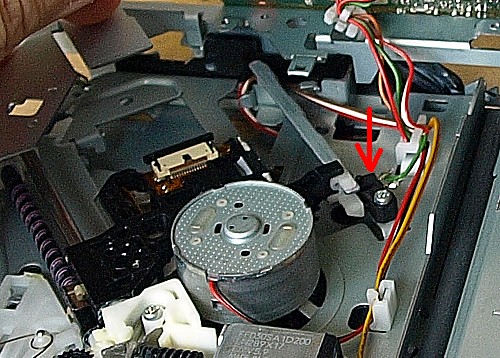

↓　初期位置を確認しているこのスイッチ？が怪しい！！


おー、なんかもう少しで原因が分りそう！

そして事件発生！！

電源を落としてバラし、ケーブルを差し直して、電源起動を繰り返してたのですが、
そのうち面倒になり、電源を入れたまま、ケーブルを抜き差ししました。
そして・・　ケーブルを挿す位置が少しズレた瞬間、

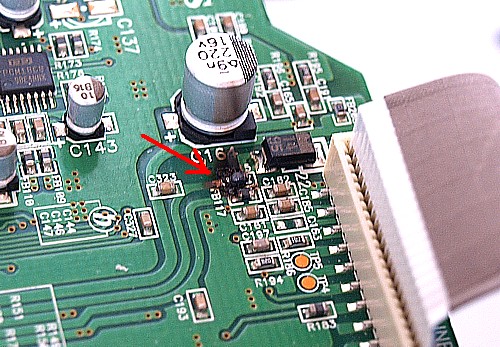

あ゛ー！！プリント基板のチップ部品が1個 燃えました！！ ヒャー、マジかー！（泣）
あーぁ～　あともう少しで原因がわかったのにー。


あぁ～ぁ、残念。。万事休す！終了、終わり。ガクッ。以上！おわりー。廃棄！！

この時点で丸2日約5時間くらい使ってました。全く無駄に終わりました。。
ちゃんと組んで起動しましたが、CD部が動きません。（あたりまえ）

しばらく、放心状態。。。。((+_+))


しかーし！　冷静になり、いろいろ考えます。
→燃えたチップ抵抗かコンデンサは、1608サイズの極小チップで、
　 ゴミみたいな役割！？　無くてもいける？？？　って勝手に想像がふくらむ。

って事は、燃えたチップ部を短絡（ショート）させればいける？？

早速、ピンセットで短絡して、電源オン！

CDユニットが動きましたー！　熱い所も特にありません。（ほんとに？）
ある意味、マジかー(笑)

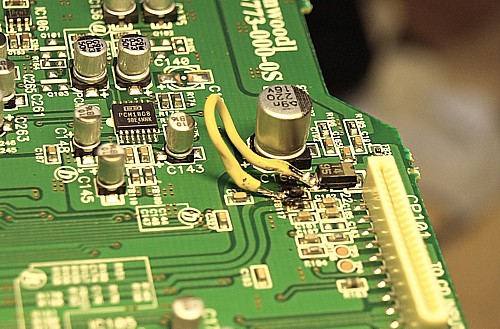

↓　早速、短絡処理します！　汚いですが許してください。（ホントに大丈夫？）


原因探しの旅、再開でーす！！

が、疲れちゃったし、長いので今回は、ここまで。　次回へ続く！

---

2020/06/13

日本列島が雨期となりました。今日は朝からドシャ降り。心配な季節。。

それでは、修理の続きでーす。

前回、あとちょっとで原因が分りそー。　となった直後に
チップコンデンサーを燃やしてしまい、一時断念しましたが、
不安をかかえつつ再開です。((+_+))

では気を取り直して早速。

↓　事件直前に怪しかった、ピックアップレンズユニットの
　　初期位置を確認している超小型スイッチを確認します。
　　（もう少し早くココを見てればなぁ。。）


↓　初期位置を確認しているスイッチ。を取り外し。
線がついた状態で、抵抗を図ってみます。


オンで　0.5オーム　オフで　1.5オームで微妙な結果。
とりあえずスイッチの位置を調整し、アタリを強くします。


すると！　電源オフ、オンで、5回に1回くらい「NO DISK」（正常）となります！
明らかにまた変化が！

なので、スイッチからケーブルををハンダコテで取ってみました。
そしたらなんと、手荒く取ったら、端子が解けて取れてしまいました((+_+))
あちゃー、復元が難しそう。

スイッチを外し、線を手で短絡し、組んでみたら。。

電源オンで、何度やっても「NO DISK」（正常）の表示になります(^^)
ついにー！　原因は、このスイッチで確定！！　フー！(^^)

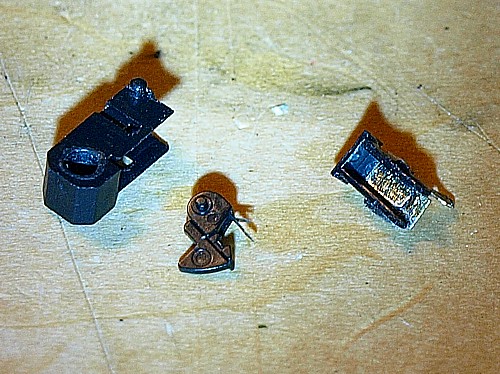

↓　スイッチをバラします。
　　接点が酸化で？変色していて、抵抗が増して0オームになりきって
　　ない事が原因であったと判断しまいた。にしてもちっちゃ！


初期位置スイッチの反応が無いため、演奏途中でディスクが入っていると認識し、
ピックアップレンズが途中にあるはずと認識し
CDを読み取るが、読めない為、CHECK DISK
　 → ディスクが読めないので、ディスクを確認して！
という表示だったと推察しました。

微妙に時々正常になったのもつじつまが合いますね。

問題は、この超小さいスイッチの復元。
樹脂が解けて、もとの形が一部不明ですが、
ルーペを使ってよーく観察し、仕組みが分りました。
2つの固定電極に、レバーで動く電極をあてて導通させる仕組み。

とにかく小さくて、ルーペで覗きながら、
髪の毛と同じ太さの電極をピンセットで成型し、
テスターを見ながら、位置を微妙に調整しながら復元しました。
部品を飛ばし、探しまっくったり、組んでも反応なかったり、、


↓　2回くらい失敗し、3回目でどうにか成功し、取り付け。


↓　仮組みで、試運転。


→　何度やっても「NO DISK」（正常）
　　　EJECTしても、正常のままです！

直ったあーーーーーー！！！！（声あり）

この瞬間のために毎回苦労してやってますね！

修理って、直れば天国ハッピー！　スゴイ達成感！
直らないととてもガックリ。。後味悪る。　紙一重　(笑

燃えたチップ部が心配ですが。。、とりあえず組み直して、連続テストします。

10回くらい、ディスクを出し入れした所、「CHECK DISK」（異常）に。　再発　"(-""-)"
電源を入れ直した所、「NO DISK」（正常）に？
その後は、10回に1回くらい「CHECK DISK」（異常）になってしまします。
復元、調整したスイッチがイマイチのようです。((+_+))

これでは、納品できませんね。

残念ですが、またまた、対応します。

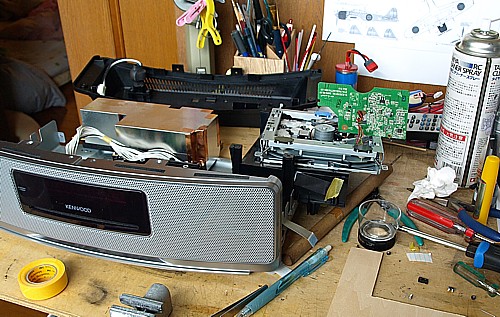

↓　 日を改めて、また分解し、あのスイッチを確認します。
　　　やはり導通がイマイチ。原因がハッキリしてるので、対応はできるのですが、
　　　とにかく、スイッチが小さい！　老眼鏡　+ ルーペ！


で、3日くらい、ルーペを見ながら①～⑤を　10回くらい繰りかえしました。
　①接着材で固めてあるスイッチをこじ空け、
　　ケースや電極を丁寧に清掃、そして成型。。　
　②なんて、やってると、レバーや、細い電極を飛ばし、
　　　床を必死で探しまくる。　あきらめた頃に見つかる。
　③仮組みして、テスターを見ながら具合が良いい感じで接着、
　④取り付けて、テストすると、全然ダメ、もしくは、不安定。。
　⑤もーあきらめるかー。。　でももう一度やってみるかー　

何時間かかってるんだー！　もー2週間以上やってる。

そして、、さすがにめげました。
部品があればなー。。。　　！？

超小型マイクロスイッチって、市販で売ってるのでは？？

電子部品の通販屋さん　秋月電子通商に　似たような部品がありましたー！
10個で　100円　！　　送料600円 (笑)
オーナーさんに確認せず　2種を　早速注文！

↓　部品到着しました。


↓　エンボステーピングの10個で　100円の　スイッチを
　　使う事にしました。　表面実装用のスイッチ


↓　早速コンバートして、接着剤で取り付け。ハンダ汚ねー


その結果、一発で OKです！
何度テストしても安定してます、
今度こそ、完全に直りました！？
　2回目の「直ったあーーーーーー！！　とりあえず」　（声あり）
　 感動ーー！　(^O^)／



いや～～　今回は、長かったぁ～。約3週間！！
喜怒哀楽あり、ドラマチックすぎる！　
　部品飛ばしてあせったり、燃えて泣いたり、原因わかって喜んだり、
　仕組みが分って笑ったり、分らなくて怒ったり。。

チップセラミックコンデンサーの焼損事件を忘れてる。。今の所大丈夫ですが、。。。

オーナーさんに「直ったけど訳あり」を連絡してみます。


「修理は、推理と ひらめき！」　　ｂｙ 群馬U
